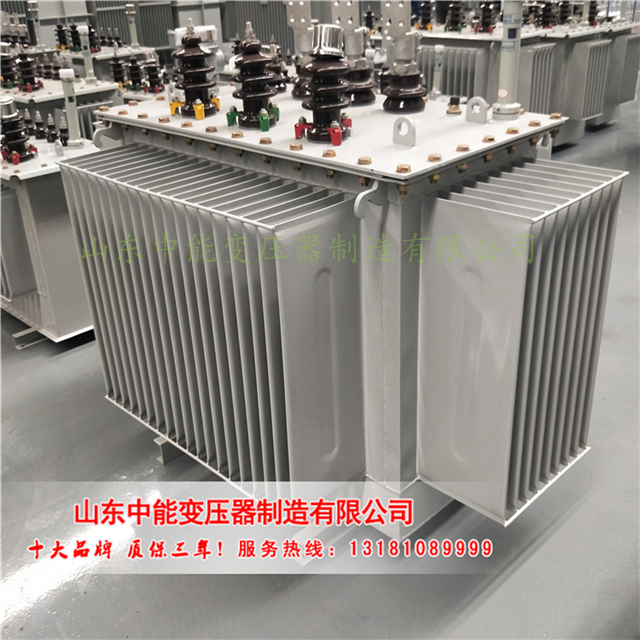

油浸式變壓器的性能和應用:
發電機的終端電壓可以通過升壓油浸式變壓器降低輸電電流和輸電線路上的能量損失,將發電機的端子電壓提高到數萬伏特或幾十萬伏特,可以在不增加導線的斷面的情況下,將電能傳輸到遠距離。采用降低電壓的油浸式變壓器,將高壓降到適合電氣設備使用的低壓,將輸電線路的高壓轉換成不同的電壓等級,滿足各種電負荷的需要。變更電氣設備的交流電壓。本項目主要研究電壓10kV、額定容量1000KVA、50Hz頻率的油浸式變壓器的安裝調整。
電力構成和功能:
1。高低壓絕緣套筒:變壓器箱外主絕緣裝置、引線固定、外接主要部件。
2。調整兩次空氣壓力,調整兩次空氣壓力。
3。氣體繼電器:與控制電路連接,形成氣體保護裝置。
4。防爆管:油浸式變壓器內部故障,壓力大幅增加,壓力得到保護。
5。儲罐:油浸式變壓器運行階段的儲罐有油管,用于監視油色和油位。上面有噴油孔和閥。
6。呼吸器:有硅膠,可以吸收水分。硅膠干燥變成藍色。水分飽和的話,就會變成淡紅色。此時,可以取出、更換或高溫干燥,恢復原本的性能。
7。散熱器:用于降低油浸式變壓器的工作溫度。
8。油箱、傳動殼、保護繞組、鐵芯。
9。高低繞組:由絕緣銅線或鋁線組成,形成磁場,傳遞電能。
鐵芯:由鐵芯構成油浸式變壓器的磁電路由硅鋼板構成。
位于油箱底部。用于采油和取樣。
溫度計:監控工作溫度,用溫度計插座測量上油溫度。
