      油浸式變壓器線圈溫升

      2020-03-16
      452 次

        仔細觀察油浸式變壓器的話會看到油浸式變壓器的各個組成是比較復雜的,對于油浸式變壓器的主要的組成和各種的核心部分就是油浸式變壓器的線圈,線圈是油浸式變壓器重要的組成部分。油浸式變壓器的線圈隨著工作也是不斷地進行升高的,具體是如何進行升高的呢?還是和油浸式變壓器廠家的小編進行詳細去了解一下吧:

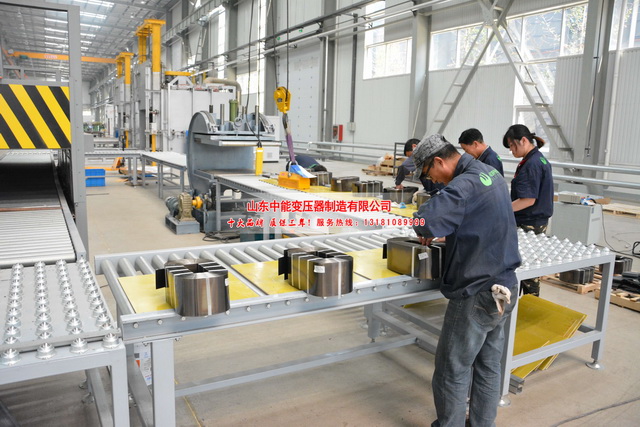

      油浸式變壓器

        油浸式變壓器線圈溫升試驗以按如下步驟進行:

        1. 大總損耗階段油頂溫升和油平均溫升的測量

        本階段試驗的難點是大總損耗的確定,由于該產品規定了額定中性點持續電流為70A,因此要考慮到在流過該電流的同時油浸式變壓器二次側帶有200kVA額定負載的情況。此時油浸式變壓器的損耗應包括如下三部分:

        1) 70A額定持續中性點電流在油浸式變壓器內部產生的損耗PkN(75℃)。

        2) 高壓側的電網電壓在油浸式變壓器上產生的空載損耗P0。

        3) 低壓側的負載電流在低壓繞組產生的直阻損耗Pr(75℃)此階段需要注意的有如下兩點:

        1、額定持續中性點電流下產生的損耗需要以實測值為準。溫升試驗開始前,將二次繞組開路,高壓繞組ABC-O之間施加額定持續中性點電流70安培,測量得到損耗PkN,按負載試驗折算方法折算至參考溫度75℃。

        2、Pr(75℃)為低壓繞組的在額定負載電流288.7A下產生的直阻損耗。由于低壓負載電流所需要的高壓側電流3.5A已經包含在每相70/3的電流內,因此此處不能直接使用負載試驗測量的負載損耗,否則將使高壓直阻損耗重復施加,導致溫升測量結果偏高。

        根據以上數據,階段試驗施加的大總損耗為:

        Pmax= PkN(75℃)+ P0+ PL(75℃)=4930+1337+754=7021(W)總損耗數據確定之后,按圖二對油浸式變壓器進行加電:

        其它關于溫升試驗的要求參照GB1094.2,該階段結束后得到油浸式變壓器油頂層溫升和油平均溫升。

        2. 降至額定電流下高壓繞組銅油溫差的確定

        此階段的試驗要點是高壓側額定電流的確定,GB1094.6-2011第10.9.6.1條規定該階段的電流應包括額定持續中性點電流與二次繞組額定容量相應的高壓電流之和的電流。針對本例,與二次繞組額定容量相對應的高壓繞組相電流為3.5A,因此此階段施加的試驗電流:I=3IH+IN=3×3.5+70=80.5A

        降至該電流持續一小時,測量高壓繞組BO的熱電阻,得到高壓繞組的銅油溫差進而得到高壓繞組的溫升。

        以上是常見的油浸式變壓器的線圈的主要的溫升的試驗和各種的試驗的標準供大家進行參考,對于油浸式變壓器的線圈您還有什么需要了解的,請登錄我們的網站進行詳細去了解吧!
